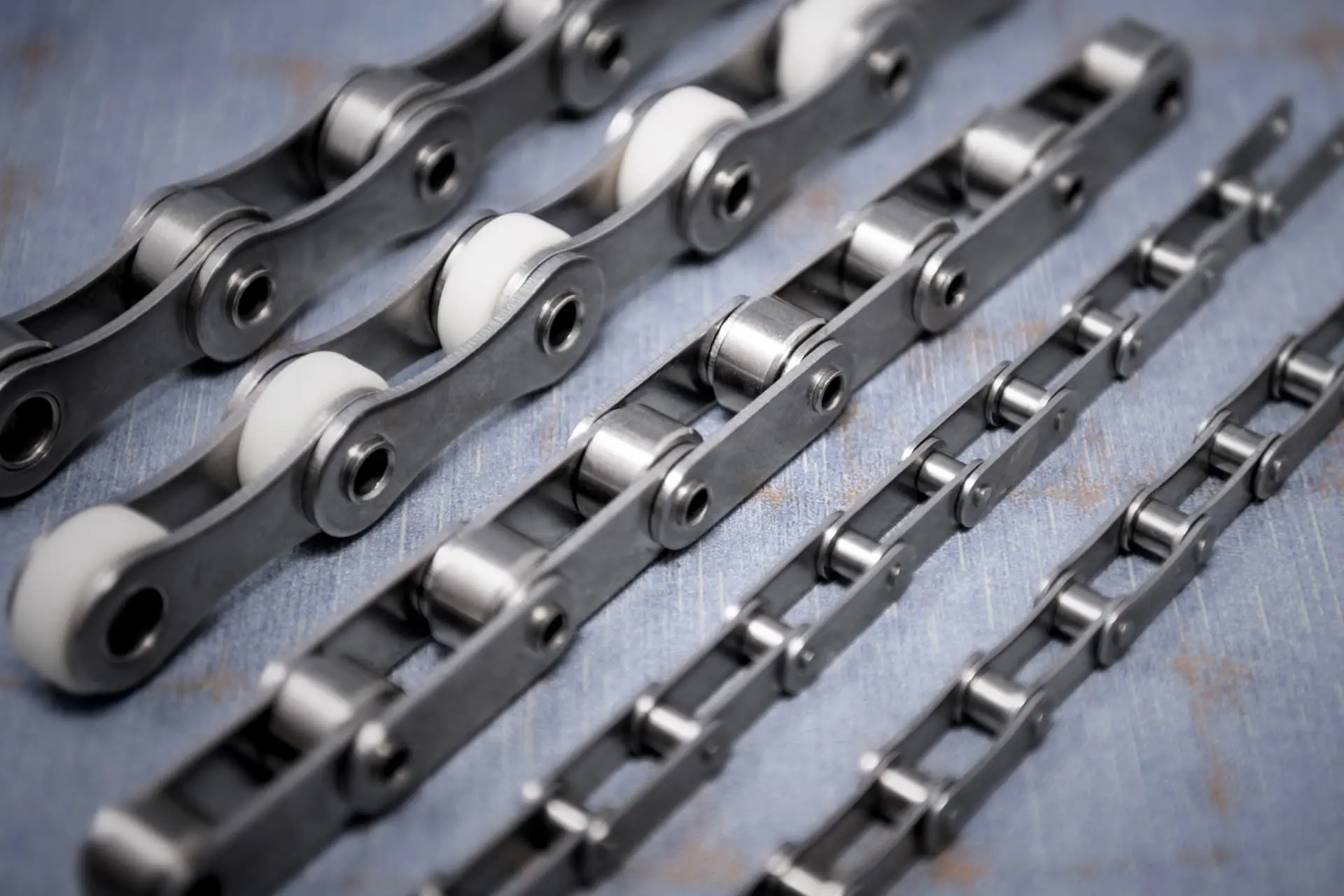

در هر سه حالت، اشتباه در شناسایی زنجیر میتواند هزینهساز شود. زنجیری که فقط از نظر ظاهری شبیه نمونه قبلی است، ممکن است گام، عرض داخلی یا قطر رولر متفاوتی داشته باشد؛ در نتیجه روی چرخزنجیر درست ننشیند، زودتر فرسوده شود یا حتی باعث توقف دستگاه شود.
به همین دلیل، شناخت کد زنجیر صنعتی صرفاً یک موضوع تئوری نیست. این مهارت برای مهندسان تعمیرات و نگهداری، مسئولان خرید، سرپرستان انبار و هر کسی که با قطعات انتقال قدرت سروکار دارد، کاملاً کاربردی است.
در این راهنما دو کار را یاد میگیرید: چگونه کدهایی مثل 08B-2 یا 50-1 را بخوانید. اگر هیچ کدی روی زنجیر وجود نداشت، چگونه با یک کولیس و چند اندازه ساده، مدل آن را شناسایی کنید.
هدف این است که در پایان، وقتی یک زنجیر بدون برچسب روی میز کارتان قرار گرفت، بدانید از کجا شروع کنید و برای سفارش مجدد چه مشخصاتی را باید اعلام کنید. ساختار کد زنجیر صنعتی چیست؟
کد زنجیر را میتوان شناسنامه آن در نظر گرفت. چند عدد و حرف کوتاه که اطلاعاتی مثل سایز، گام، خانواده استاندارد و تعداد رشتهها را در خود جای دادهاند.
برای مثال، کد زیر را در نظر بگیرید:
08B-2
این کد را میتوان به سه بخش اصلی تقسیم کرد:
08 | B | -2
حالا هر بخش را جداگانه بررسی کنیم. ۱) عدد ۰۸؛ سایز زنجیر و گام آن
عدد 08 به سایز زنجیر و در نتیجه به گام زنجیر (Pitch) مربوط است.
گام یعنی:
فاصله مرکز یک پین تا مرکز پین بعدی
این اندازه مهمترین مشخصه اولیه برای شناسایی زنجیر است.
در بسیاری از سایزهای رایج سری A و B میتوان برای تخمین سریع گام از این رابطه استفاده کرد:
گام تقریبی بر حسب میلیمتر = عدد کد × ۱٫۵۸۷۵
برای مثال:
8 × 1.5875 = 12.7 mm
بنابراین زنجیر 08B دارای گام:
۱۲٫۷ میلیمتر یا ۱/۲ اینچ
است.
البته این رابطه را باید یک میانبُر تشخیصی در نظر گرفت، نه قانونی که برای همه سایزها بدون استثنا عمل کند. برای مثال، زنجیر 05B دارای گام استاندارد ۸ میلیمتر است.
بنابراین فرمول برای شناسایی اولیه مفید است، اما برای خرید نهایی بهتر است ابعاد واقعی با جدول استاندارد یا کاتالوگ سازنده تطبیق داده شوند. ۲) حرف B؛ خانواده استاندارد زنجیر
حرفی که بعد از عدد سایز قرار میگیرد، خانواده ابعادی زنجیر را مشخص میکند.
در زنجیرهای رولری صنعتی، معمولاً با دو خانواده اصلی روبهرو هستیم: سری B: خانواده بریتانیایی/اروپایی، رایج در استانداردهای BS و DIN سری A: خانواده ابعادی آمریکایی، متناظر با زنجیرهای رایج ANSI/ASME
پس در کد 08B-2، حرف B نشان میدهد که زنجیر از خانواده ابعادی اروپایی/بریتانیایی است. یک نکته مهم درباره زنجیرهای آمریکایی
زنجیرهای آمریکایی همیشه با حرف A نوشته نمیشوند.
در بازار معمولاً با کدهایی مثل: 40-1 50-1 60-1
روبهرو میشوید.
برای مثال، 08A-1 از نظر خانواده ابعادی با زنجیر رایج 40-1 متناظر است و 10A-1 با 50-1 ارتباط دارد.
بنابراین اگر روی زنجیری کد 40-1 یا 50-1 دیدید، نبودن حرف A به این معنی نیست که زنجیر آمریکایی نیست. آیا دو زنجیر با گام یکسان، یکی هستند؟
خیر.
این یکی از مهمترین نکات در شناسایی زنجیر صنعتی است.
ممکن است دو زنجیر گام یکسانی داشته باشند، اما در ابعاد دیگر متفاوت باشند. برای مثال یک زنجیر سری B و یک زنجیر ANSI ممکن است هر دو گام ۱۲٫۷ میلیمتر داشته باشند، اما در مشخصاتی مثل: قطر رولر عرض داخلی قطر پین ضخامت صفحات عرض کلی زنجیر
با هم متفاوت باشند.
بنابراین:
گام اولین سرنخ برای شناسایی زنجیر است، نه آخرین مرحله. ۳) عدد بعد از خط تیره؛ تعداد رشتهها
در کدی مثل 08B-2، عدد بعد از خط تیره تعداد رشتههای زنجیر را مشخص میکند.
کد
نوع زنجیر
نام فنی
-1
تکرشته
Simplex
-2
دورشته
Duplex
-3
سهرشته
Triplex
بنابراین:
08B-2
یعنی:
زنجیر سری B با گام ۱۲٫۷ میلیمتر و دو رشته
افزایش تعداد رشتهها معمولاً ظرفیت انتقال توان و تحمل بار را بیشتر میکند، اما نباید تصور کرد که مثلاً ظرفیت زنجیر دورشته همیشه دقیقاً دو برابر زنجیر تکرشته است.
ظرفیت واقعی به عواملی مثل سرعت، بارگذاری، روانکاری، تعداد دندانه چرخزنجیر و طراحی سازنده بستگی دارد. ۴) پیشوندها و پسوندهای اضافی
گاهی کد زنجیر فقط به ساختاری مثل 08B-2 محدود نمیشود و حروف دیگری هم قبل یا بعد از آن دیده میشود.
برای مثال: RS08B-2 60H
این حروف همیشه در تمام برندها معنی یکسانی ندارند.
ممکن است به مواردی مثل: سری محصول جنس زنجیر نوع پوشش طراحی ویژه ضخامت پلیت شرایط کاری خاص
اشاره داشته باشند.
برای مثال، حرف H در برخی زنجیرهای آمریکایی به Heavy Series اشاره دارد؛ یعنی زنجیری با طراحی سنگینتر که معمولاً صفحات جانبی ضخیمتری دارد.
پس یک قانون کاربردی را به خاطر بسپارید:
بخش اصلی کد را میتوان بر اساس استاندارد تحلیل کرد، اما معنی پیشوندها و پسوندهای اضافی را بهتر است با کاتالوگ همان سازنده بررسی کنید.
وقتی هیچ کدی روی زنجیر نیست، چه کنیم؟
در تعمیرات واقعی، خیلی وقتها هیچ کدی روی زنجیر دیده نمیشود. ممکن است حک آن پاک شده باشد، بستهبندی از بین رفته باشد یا زنجیر سالها قبل نصب شده باشد.
در این شرایط، بهترین روش اندازهگیری مستقیم است.
برای شناسایی اولیه فقط به یک کولیس نیاز دارید و باید سه اندازه اصلی را به دست آورید: گام عرض داخلی قطر رولر
این سه عدد، مهمترین سرنخهای شما هستند. قدم اول: گام را اندازه بگیرید
گام همان فاصله مرکز یک پین تا مرکز پین بعدی است.
برای اندازهگیری با کولیس، میتوانید فاصله دو نقطه مشابه روی دو پین متوالی را بگیرید.
اگر عدد بهدستآمده مثلاً:
۱۲٫۷ میلیمتر
باشد، یعنی زنجیر شما گام ۱/۲ اینچ دارد.
برای کاهش خطا، مخصوصاً در زنجیرهای کارکرده، بهتر است چند گام را با هم اندازه بگیرید.
مثلاً فاصله مرکز پین اول تا پین پنجم شامل چهار گام است.
اگر این فاصله:
۵۰٫۸ میلیمتر
باشد:
50.8 ÷ 4 = 12.7 mm
پس گام زنجیر ۱۲٫۷ میلیمتر است. قدم دوم: عرض داخلی را اندازه بگیرید
عرض داخلی، فاصله بین دو پلیت داخلی زنجیر است؛ همان فضایی که دندانه چرخزنجیر در آن قرار میگیرد.
کولیس را بین دو صفحه داخلی قرار دهید و عدد را یادداشت کنید.
این اندازه کمک میکند زنجیرهایی را که گام یکسان ولی استاندارد متفاوت دارند، از هم تشخیص دهید. قدم سوم: قطر رولر را اندازه بگیرید
حالا قطر رولر را اندازه بگیرید.
رولر همان استوانهای است که با دندانههای چرخزنجیر درگیر میشود.
کولیس را روی بیشترین قطر رولر قرار دهید و اندازه را ثبت کنید.
فرض کنید سه اندازه شما اینها باشد: گام: ۱۲٫۷ میلیمتر عرض داخلی: ۷٫۷۵ میلیمتر قطر رولر: ۸٫۵۱ میلیمتر
این مشخصات با زنجیر 08B مطابقت دارد.
بعد فقط تعداد رشتهها را بررسی میکنید: یک رشته → 08B-1 دو رشته → 08B-2 سه رشته → 08B-3
پایان
