بیتوجهی به کلاس عایقی ممکن است در کوتاهمدت مشکلی ایجاد نکند، اما در بلندمدت باعث کاهش عمر مفید موتور، افزایش هزینههای تعمیر و توقفهای ناخواسته خطوط تولید خواهد شد. در این مقاله با مفهوم کلاس عایقی و انواع آن، تفاوت آن با افزایش دمای مجاز و تأثیر آن بر عمر الکتروموتور آشنا میشویم. کلاس عایقی الکتروموتور چیست؟
در هر الکتروموتور، سیمپیچها توسط مواد عایقی پوشش داده میشوند تا از اتصال کوتاه بین دورهای سیم و همچنین اتصال به بدنه جلوگیری شود. این مواد در برابر حرارت مقاومت مشخصی دارند و بر اساس استانداردهای بینالمللی در کلاسهای مختلف دستهبندی میشوند.کلاس عایقی حداکثر دمای مجاز سیستم عایق سیمپیچ الکتروموتور را مشخص میکند؛ دمایی که در آن، سیستم عایقی میتواند در شرایط طراحیشده، عمر مفید مورد انتظار خود را حفظ کند. در طراحی موتور، محدوده دمایی این کلاس با در نظر گرفتن عواملی مانند دمای محیط، افزایش دمای سیمپیچ و نقطه داغ (Hot Spot) در نظر گرفته میشود.
نکته: کلاس عایقی با کلاس حفاظتی (IP) متفاوت است. کلاس عایقی میزان مقاومت سیستم عایق سیم پیچ در برابر حرارت را مشخص میکند، در حالی که درجه حفاظت IP نشاندهنده میزان حفاظت محفظه موتور در برابر نفوذ اجسام جامد خارجی و آب است. انواع کلاسهای عایقی الکتروموتور

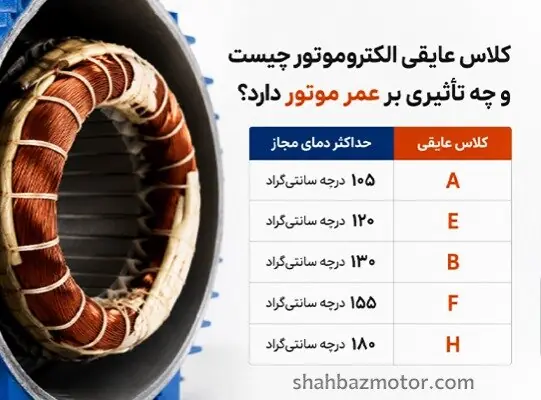

بر اساس استاندارد IEC، کلاسهای عایقی متداول شامل موارد زیر هستند: کلاس A با حداکثر دمای مجاز ۱۰۵ درجه سانتیگراد کلاس E با حداکثر دمای مجاز ۱۲۰ درجه سانتیگراد کلاس B با حداکثر دمای مجاز ۱۳۰ درجه سانتیگراد کلاس F با حداکثر دمای مجاز ۱۵۵ درجه سانتیگراد کلاس H با حداکثر دمای مجاز ۱۸۰ درجه سانتیگراد
مقادیر فوق نشاندهنده حداکثر دمای مجاز سیستم عایق هستند و نباید با دمای واقعی کارکرد موتور یا دمای بدنه موتور اشتباه گرفته شوند.
در بسیاری از الکتروموتورهای صنعتی امروزی، کلاس عایقی F به دلیل ایجاد تعادل مناسب میان دوام، عملکرد و هزینه، بهعنوان یکی از رایجترین گزینهها مورد استفاده قرار میگیرد. کلاس عایقی چه تأثیری بر عمر الکتروموتور دارد؟
دما مهمترین عامل فرسودگی سیستم عایق الکتروموتور است. زمانی که حرارت سیمپیچ از محدوده مجاز فراتر میرود، ساختار مواد عایقی بهتدریج …
