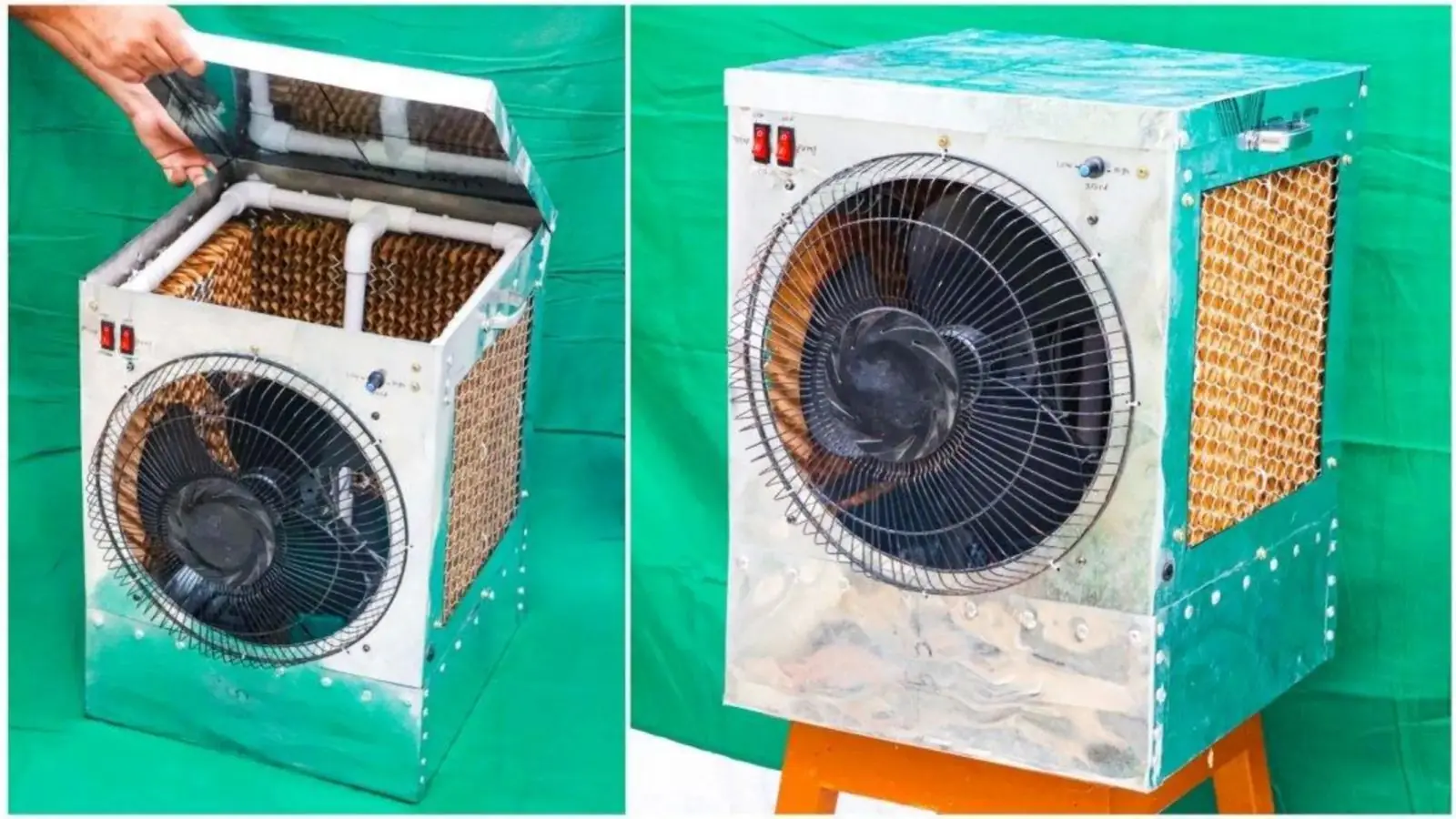

این وسیله برای میز کار، اتاق کوچک یا فضای شخصی مناسب است و با عبور هوا از پوشال مرطوب، هوای خنک تری تولید می کند. در این آموزش، ساخت کولر آبی با حلبی روغن را مرحله به مرحله توضیح می دهیم.
وسایل مورد نیاز
برای ساخت یک کولر آبی کوچک: حلبی روغن فلزی تمیز و سالم: ۱ عدد فن ۱۲ ولتی کامپیوتر یا فن براشلس کوچک: ۱ عدد آداپتور مناسب فن: ۱ عدد پمپ آب ۱۲ ولتی کوچک: ۱ عدد شلنگ باریک: حدود ۵۰ تا ۱۰۰ سانتی متر پوشال کولر یا پد سلولزی: مقداری ظرف پلاستیکی کوچک برای آب بست کمربندی یا سیم روکش دار توری فلزی یا پلاستیکی چسب سیلیکونی یا نوار آب بندی پیچ و مهره دستکش و عینک ایمنی برای برش فلز
نکته ایمنی بسیار مهم: برای این پروژه بهتر است از فن و پمپ ۱۲ ولتی استفاده کنید و مدار را با برق شهر داخل حلبی قرار ندهید. آب و برق شهری ترکیب خطرناکی هستند. آداپتور نیز باید بیرون از حلبی و دور از رطوبت قرار داشته باشد.
مرحله اول؛ آماده کردن حلبی روغن
ابتدا حلبی را کاملاً تخلیه و با شوینده مناسب چند مرتبه بشویید تا هیچ اثری از روغن داخل آن باقی نماند.
اجازه دهید حلبی کاملاً خشک شود.
اگر حلبی زنگ زده، سوراخ یا دارای لبه های بسیار تیز است، از آن استفاده نکنید.
مرحله دوم؛ مشخص کردن محل خروج هوا
روی یکی از دیواره های حلبی، محل نصب فن را علامت بزنید.
قطر محل برش باید متناسب با اندازه فن باشد.
بهتر است فن در قسمت بالاتر بدنه نصب شود تا هوا از بخش مرطوب عبور کند و به سمت بیرون هدایت شود.
در زمان برش حتماً از دستکش و عینک ایمنی استفاده کنید.
لبه های برش خورده فلز را نیز با نوار محافظ یا روش مناسب بپوشانید تا تیز و خطرناک نباشند.
مرحله سوم؛ ایجاد ورودی های هوا
برای اینکه هوا بتواند وارد کولر شود، در دو طرف یا قسمت پایینی حلبی چند سوراخ ایجاد کنید.
سوراخ ها را خیلی بزرگ نکنید؛ بهتر است از توری روی آن ها استفاده شود تا دست، پارچه یا اجسام خارجی وارد محفظه نشوند.
مرحله چهارم؛ نصب فن
فن ۱۲ ولتی را در محل برش قرار دهید.
جهت چرخش فن بسیار مهم است؛ فن باید هوا را از داخل محفظه به بیرون هدایت کند.
فن را با پیچ ومهره یا بست محکم کنید تا هنگام کار لرزش نداشته باشد.
بین قاب فن و بدنه حلبی می توانید از یک نوار آب بندی استفاده کنید تا هوا از اطراف فن فرار نکند.
مرحله پنجم؛ آماده کردن قسمت خنک کننده
در قسمت داخلی حلبی، پد سلولزی یا پوشال کولر قرار دهید.
پد نباید جلوی کامل جریان هوا را بگیرد؛ هوا باید بتواند به راحتی از میان آن عبور کند.
بهتر است پد را به صورت عمودی و در مسیر ورود هوا قرار دهید.
مرحله ششم؛ نصب مخزن آب
برای این مدل ساده، بهتر است یک مخزن پلاستیکی جداگانه برای آب در نظر بگیرید.
پمپ ۱۲ ولتی را داخل مخزن قرار دهید.
شلنگ را به خروجی پمپ متصل کنید و آن را به قسمت بالای پد برسانید.
پمپ باید آب را به قسمت بالایی پد برساند تا آب روی پد پخش شود و پس از عبور از آن، دوباره به مخزن برگردد.
مخزن آب را داخل محفظه ای که قطعات برقی در آن قرار دارند نگذارید.
مرحله هفتم؛ ایجاد مسیر گردش آب
قسمت بالایی پد را طوری قرار دهید که آب روی آن پخش شود.
می توانید روی قسمت بالای پد یک شلنگ سوراخ دار قرار دهید تا آب در چند نقطه روی پد ریخته شود.
آب پس از مرطوب کردن پد باید به سمت پایین حرکت کند و داخل مخزن جمع شود.
مرحله هشتم؛ اتصال فن و پمپ
فن و پمپ را به منبع تغذیه مناسب ۱۲ ولت DC متصل کنید.
اگر از یک آداپتور مشترک استفاده می کنید، باید توان و جریان خروجی آن برای مجموع مصرف فن و پمپ کافی باشد.
اتصالات را کاملاً عایق و دور از آب قرار دهید.
هرگز اتصالات برق را داخل آب، زیر مخزن یا جایی که احتمال چکه کردن آب وجود دارد قرار ندهید.
مرحله نهم؛ آزمایش سیستم آب
قبل از روشن کردن فن، مقدار کمی آب داخل مخزن بریزید و پمپ را برای مدت کوتاهی آزمایش کنید.
بررسی کنید که: آب از شلنگ خارج شود. پد به طور یکنواخت خیس شود. آب از بدنه حلبی نشت نکند. آب به سمت قسمت های برقی نرود.
اگر نشتی مشاهده کردید، ابتدا پمپ را خاموش کنید و بعد مشکل را برطرف کنید.
مرحله دهم؛ آزمایش نهایی
پس از اطمینان از گردش صحیح آب، فن را روشن کنید.
هوا از سوراخ های ورودی وارد حلبی می شود، از میان پد مرطوب عبور می کند و توسط فن به بیرون هدایت می شود.
تبخیر آب باعث کاهش دمای هوای عبوری می شود؛ بنابراین هوای خروجی در شرایط مناسب می تواند نسبت به هوای محیط خنک تر احساس شود. چطور کولر دست ساز را خنک تر کنیم؟
چند نکته می تواند عملکرد آن را بهتر کند: از پد سلولزی باکیفیت استفاده کنید. پد را بیش از حد خیس نکنید. مسیر ورود و خروج هوا را مسدود نکنید. فن متناسب با اندازه محفظه انتخاب کنید. حلبی را در معرض مستقیم نور خورشید قرار ندهید. آب مخزن را مرتب تعویض و مخزن را تمیز کنید. در محیط های بسیار مرطوب، انتظار خنک کنندگی زیادی نداشته باشید. یک نکته مهم
کولر آبی با تبخیر آب کار می کند؛ بنابراین در هوای خشک عملکرد بهتری دارد و در هوای مرطوب، کاهش دما محدودتر خواهد بود. نکات ایمنی مهم
حلبی روغن را حتماً کاملاً از روغن پاک کنید. باقی مانده روغن و حرارت یا جرقه می تواند خطرناک باشد.
لبه های فلزی را بدون محافظ رها نکنید. لبه حلبی برش خورده بسیار تیز است.
برق شهر را مستقیماً به فن یا پمپ داخل کولر وصل نکنید. برای این پروژه از تجهیزات کم ولتاژ ۱۲ ولتی استفاده کنید.
آداپتور را بیرون از محفظه آب قرار دهید.
آب نباید با اتصالات برق تماس داشته باشد.
اگر آب به سیم ها یا آداپتور رسید، ابتدا برق را از منبع قطع کنید و سپس به سراغ دستگاه بروید.
جمع بندی
ساخت یک کولر آبی کوچک با حلبی روغن، فن ۱۲ ولتی، پمپ آب و پد سلولزی ایده ای ساده برای یک پروژه دست ساز است. حلبی نقش محفظه، پد نقش سطح تبخیر، پمپ وظیفه گردش آب و فن وظیفه عبور دادن هوا از پد مرطوب را دارد. با رعایت اصول ایمنی و جدا نگه داشتن آب از برق، می توانید یک خنک کننده کوچک برای فضای شخصی خود بسازید.
