چک ‌لیست ایمنی تابلو برق صنعتی بر اساس IEC 61439

در صنعت امروز، یک توقف ناخواسته در تابلو برق می‌تواند زنجیره‌ای از اختلال تولید، آسیب تجهیزات و هزینه‌های پیش‌بینی‌نشده ایجاد کند. بررسی‌ها نشان می‌دهد بخش قابل توجهی از این رخدادها نه ناشی از پیچیدگی فنی، بلکه نتیجه بی‌توجهی به الزامات تصریح‌شده در استاندارد IEC 61439 است.

از پدیده «آرک فلش» که در چند میلی‌ثانیه دمای تجهیزات را فراتر از حدود تحمل متالورژیکی می‌رساند، تا انتخاب نادرست قدرت قطع (Icu) که در شرایط اتصال کوتاه عملکرد حفاظتی را مختل می‌کند، همه نشان می‌دهد بی‌دقتی در این جزئیات می‌تواند در طراحی یک پست برق مدرن به تضعیف یا حتی از دست رفتن کل زیرساخت انرژی واحد صنعتی منجر شود.

بهای هزینه یک توقف ناخواسته و کنترل نشده در مدار چقدر است؟

در مدیریت استراتژیک نگهداری و تعمیرات (PM)، ایمنی تابلو برق را نباید تنها از زاویه پدافندی نگریست؛ بلکه باید آن را یک فاکتور مستقیم در سودآوری دانست. بسیاری از واحدهای صنعتی در هنگام تجهیز یا نوسازی سیستم‌های برق خود، تنها بر روی «هزینه خرید قطعه (Capital Expenditure - CAPEX) تمرکز می‌کنند، در حالی که ریسک اصلی در «هزینه های عملیاتی (Operational Expenditure - OPEX) نهفته است.

هزینه پنهان Downtime

وقتی یک کلید اتوماتیک غیراستاندارد یا یک کنتاکتور با پلاتین‌های ضعیف در لحظه بحرانی عمل نمیکند، فاجعه تنها به سوختن آن قطعه ختم نمیشود. طبق تحلیل‌های آماری در صنایع، موارد زیر در زمان قطع ناخواسته، میتوانند باعث ضرر و زیان هنگفت شوند:

• هزینه عدم تولید: هر ساعت توقف خط تولید در صنایع میان دستی، بسته به نوع محصول، می‌تواند خسارتی معادل ده‌ها برابر قیمت کل تجهیزات یک تابلو برق صنعتی استاندارد را به مجموعه تحمیل کند.
• استهلاک تجهیزات جانبی: خطاهای گذرا (Transient Faults) که به دلیل عملکرد ناقص تجهیزات حفاظتی مستهلک نمی‌شوند، به مرور زمان باعث کاهش عمر عایقی سیم پیچ الکتروموتورها و بردهای الکترونیکی حساس PLC (ها و درایوها) میگردند.

اینجاست که «پایداری سیستم» از یک شعار تبلیغاتی به یک محاسبه دقیق تبدیل می‌شود. عدم قطعیت در عملکرد کلید حفاظتی می‌تواند زنجیره‌ای از خطاها ایجاد کند که در آن، یک قطعه چندمیلیونی به تجهیزات چندمیلیاردی آسیب می‌زند. هزینه واقعی تجهیز غیراستاندارد فقط قیمت خرید نیست، بلکه شامل توقف تولید و جایگزینی تجهیزات آسیب‌دیده نیز می‌شود.

برای جلوگیری از این چرخه پرهزینه، اتکا به تست‌های کارخانه‌ای برندهای ناشناخته کافی نیست. راهکار، پایبندی به استانداردهای سخت‌گیرانه بین‌المللی و اطمینان از تکرارپذیری عملکرد تجهیزات در شرایط بحرانی است؛ موضوعی که در ادامه و با بررسی الزامات IEC 61439 به آن می‌پردازیم.

استانداردهای مرجع (Authority)

در این بخش، روی دو پارامتر بسیار حیاتی که معمولاً در خریدهای غیرفنی نادیده گرفته می‌شوند، تمرکز می‌کنیم:

IEC 61439؛ فراتر از یک تاییدیه ساده

استاندارد IEC 61439 جایگزین استاندارد قدیمی IEC 60439 شده و تمرکز آن بر «طراحی تایید شده»(Verified Design) است. طبق این استاندارد، هر تغییری در چیدمان یا نوع برند تجهیزات داخل تابلو، باید مجدداً از نظر تحمل حرارتی و اتصال کوتاه بررسی شود.

نکته کلیدی: خرید تجهیزاتی که فاقد تاییدیه تایپ‌تست (Type Test) معتبر هستند، عملاً به معنای ابطال ایمنی کل مجموعه است، حتی اگر از پیشرفته ترین مدل های تابلو برق کشویی استفاده کرده باشید که به خودی خود ایمنی بالاتری در جداسازی واحدها دارند.

Ics در مقابل Icu؛ مرز میان ایمنی و فاجعه

در کاتالوگ های تجهیزات حفاظتی، دو عدد برای قدرت قطع ذکر میشود:

Icu : حداکثر جریانی که کلید می‌تواند قطع کند (اما ممکن است بعد از آن کلید از بین برود).

Ics : جریانی که کلید می‌تواند قطع کند و همچنان به کار خود ادامه دهد.

تحلیل فنی: در واحدهای صنعتی حساس، باید به دنبال تجهیزاتی بود که در آن‌ها $Ics = 100% Icu$ باشد. در بسیاری از محصولات اقتصادی، این نسبت ۵۰ یا ۷۵ درصد است. این یعنی بعد از اولین حادثه، شما نه تنها باید مشکل شبکه را حل کنید، بلکه باید کلید اصلی تابلو را هم (که به دلیل حرارت ناشی از قوس الکتریکی آسیب دیده) تعویض نمایید.

پارادوکس «صرفه‌جویی در خرید»

فرض کنید برای خرید یک کلید هوایی (ACB) یا کلید اتوماتیک (MCCB)، با انتخاب برندی متفرقه ۱۵٪ در هزینه اولیه صرفه‌جویی کنید. اما اگر همین قطعه در یک اتصال کوتاه مطابق منحنی تریپ عمل نکند، هزینه بازسازی تابلو، کابل‌کشی و توقف تولید، آن صرفه‌جویی را به زیان خالص تبدیل می‌کند.

در مهندسی برق، شاخص MTBF معیار قابلیت اطمینان است. انتخاب تجهیزات استاندارد از مراجع معتبر، یعنی افزایش زمان بین خرابی‌ها و کاهش هزینه‌هایی که معمولاً تحت پوشش کامل بیمه قرار نمی‌گیرند.

نمونه واقعی از هزینه انتخاب اشتباه

در یکی از پروژه های صنعتی حوزه فرآوری مواد معدنی، استفاده از یک کلید MCCB با نسبت Ics پایین تر از سطح اتصال کوتاه شبکه، باعث شد پس از یک اتصال کوتاه گذرا، کلید اصلی آسیب ببیند و تابلو برای بیش از ۱۸ ساعت از مدار خارج شود. هزینه توقف تولید در آن واحد، چندین برابر صرفه‌جویی اولیه در خرید تجهیز بود. این تجربه نشان داد که اختلاف ظاهراً جزئی در دیتاشیت فنی، میتواند پیامدهای مالی قابل توجهی داشته باشد.

چک‌لیست عملیاتی؛ بازرسی فنی تابلو برق از نگاه استانداردهای تعمیراتی (PM)

برای یک مدیر فنی، ایمنی در «تداوم عملکرد» خلاصه می‌شود. این چک‌ لیست بر اساس متدولوژی RCM طراحی شده است:

1. پایش نقاط اتصال و پدیده تنش گرمایی اتصالات سست و ناپایدار، عامل بیش از ۳۰٪ از آتش‌سوزی‌های الکتریکی هستند.

اقدام عملی: گشتاور (Torque) پیچ‌های شینه‌ها و کابل‌شوها باید با آچار ترکمتر بازبینی شود.

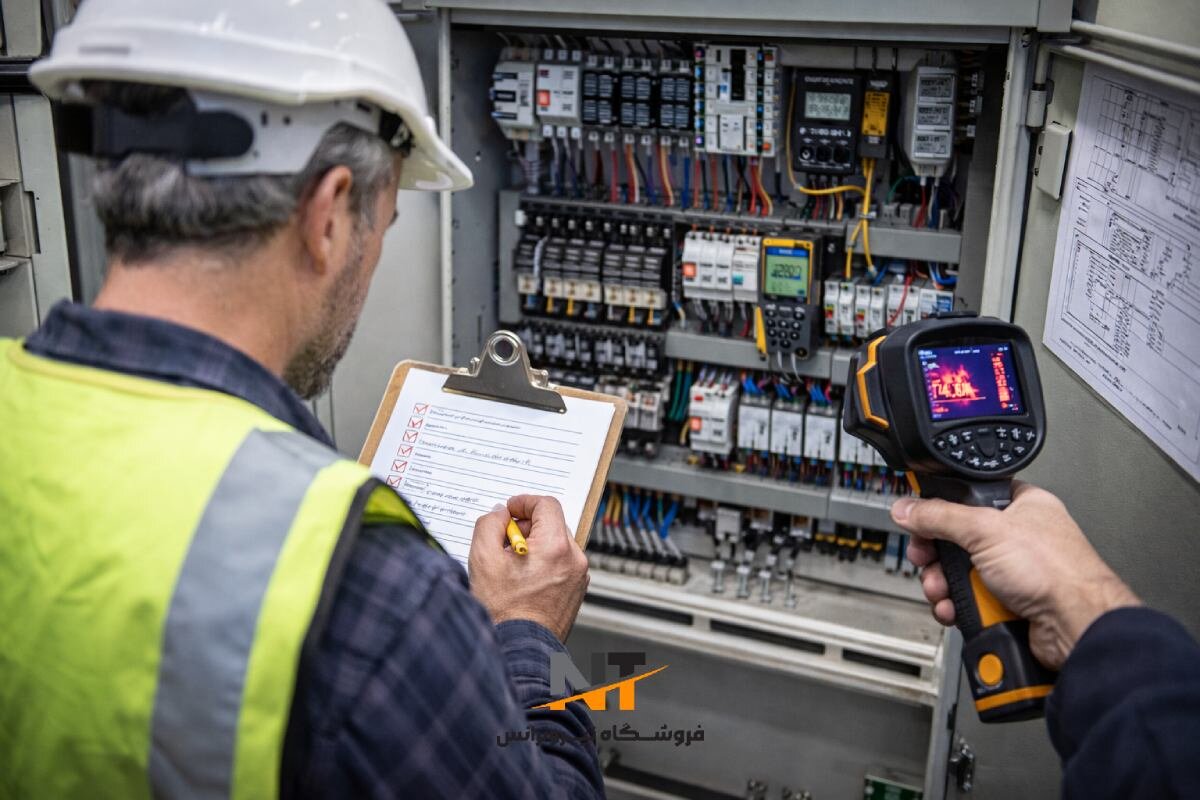

نکته تخصصی: اگر در ترموگرافی، اختلاف دمای دو اتصال مشابه بیش از ۱۰ درجه سانتی‌گراد باشد، اتصال باید باز، اکسیدزدایی و مجدداً بسته شود.

2. هماهنگی حفاظتی (Coordination) و منحنی قطع: آیا در صورت بروز اتصال کوتاه در یک موتور کوچک، کلید اصلی کل کارخانه «قطع خودکار» می‌خورد؟

اگر بله، سیستم شما فاقد Selectivity است.

نکته تخصصی: اطمینان حاصل کنید که منحنی‌های قطع کلیدهای بالادست و پایین‌دست با هم تلاقی نداشته باشند. استفاده از نرم‌افزارهای محاسباتی (مثل Etap) الزامی است.

3. مدیریت گرد و غبار رسانا و رطوبت در صنایع معدنی، سیمان یا نساجی، گرد و غبار میتواند باعث ایجاد Tracking (مسیر جریان روی عایق) شود.

اقدام عملی: چک کردن سلامت لاستیک های آب بندی (Gaskets) و اطمینان از عملکرد درست فیلترهای فن و هیترهای ضد تقطیر.

4. تست دوره‌ای مکانیزم کلیدزنی تجهیزات حفاظتی که برای مدت طولانی عمل نکرده‌اند، ممکن است به دلیل سفت شدن گریس‌های داخلی، در لحظه خطا قفل (Jam) کنند: انجام تست چشمی و عملکردی (Manual Trip) برای کلیدهای هوایی و کنتاکتورها حداقل یک بار در سال

نکته تخصصی: پلاتین‌های کنتاکتوری که دچار تیرگی شدید شده‌اند، مقاومت کنتاکت بالایی ایجاد کرده و باعث گرمای موضعی شدید میشوند.

راهکارِ تامین هوشمندانه

در چنین شرایطی، انتخاب تأمین‌کننده صرفاً یک معامله تجاری نیست، بلکه یک تصمیم مهندسی است که مستقیماً بر قابلیت اطمینان شبکه برق شما اثر می‌گذارد.

در دنیای تجهیزات برق، «خرید کردن» ساده است، اما «تأمینِ هوشمندانه» یک تخصص محسوب میشود. زمانی که یک مدیر فنی با چک لیست ایمنی خود به بازار مراجعه می‌کند، ممکن است با کوهی از برندها، مدل ها و قیمت‌های متناقض روبرو شود. نقش "نیروترانس" دقیقاً از همین نقطه آغاز می‌شود؛ جایی که ما فروش کالا را پایان کار نمی‌دانیم، بلکه آغاز یک تعهد فنی تلقی می‌کنیم.
